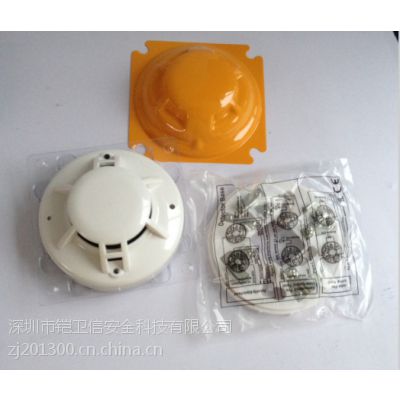

   系列联网型火灾探测器包括有感烟探测器、感温探测器和烟温复合探测器(以下简称探测器)适用于商场、宾馆、商店 、仓库、电机房等民用及工业场所的火灾预报警。探测器具有灵敏度高、***、耗电小、美观***、使用方便等特点，可与安防系统配套使用。

 技术指标：

供电电源：  DC9V～DC28V

电    流：  静态电流 ≤200uA

            报警电流 ≤45mA

工作温度： -10℃～+50℃

相对湿度： ≤95%RH(40℃±2℃)

报警声响:  ≥80dB/m

输出形式： 继电器无源触点（NO/NC可设置）输出，触点容量1A/24VDC,

           出厂默认输出为常闭方式.

烟雾灵敏度：0.15～0.3dB/m

温度报警设定值：57～62℃

外型尺寸：103*55mm

 功能：

工作：正常情况下,探测器大约每隔5-6秒指示灯会闪亮一下。探测器自动检测周围环境中的烟雾浓度和温度变化,并根据使用环境状况进行灵敏度自动补偿。当烟雾浓度或温度接近报警值，探测器加快对烟雾浓度或温度趋势进行智能运算,同时报警指示灯开始闪亮。若运算结果达到或超过报警值,探测器红色LED灯保持常亮,发出声响,并启动继电器输出。

当环境中的烟雾或温度恢复到正常状态时,探测器自动恢复到正常工作状态。

注意：探测器报警时，输出继电器无源触点，触点容量1A/24VDC，可通过探测器PCB板上的跳线，设置为常开或常闭触点输出。出厂时跳线默认设置触点为常闭。

注意：

1.感烟探测器和烟温复合探测器不适宜在以下场所使用：

• 正常情况下有烟滞留的场所

• 有较大粉尘、水雾、蒸汽、油雾污染、

腐蚀气体的场所

• 通风速度大于5m/秒的场所

• 相对湿度大于95%的场所

2.感温探测器和烟温复合探测器不适宜在以下场所使用：

• 正常情况下长期高温的场所

示意图

 故障分析与排除

1.报警无输出:检查跳线设置是否正确．

2.频繁误报警:可能传感器迷宫中积尘过多引起,用吸尘器清理迷宫(外部黑色塑胶部分)

维护

在使用过程中,如遇到使用故障,请尽快与供应商联系,不要私自拆卸修理,以免发生意外。

如长期不使用,必须拆下探测器,装入包装盒中,在通风干燥处存放。

运输和储存

根据GB/T15464-1995《仪器仪表包装通用技术条件》的规定进行运输和储存。

运输储存过程中必须保持生产厂原包装及封印完整，并保证产品不受到剧烈冲击。

环境气温应避免剧烈变化。

装箱叠放高度不超过6层，拆箱后单件叠放高度不超过5层。
